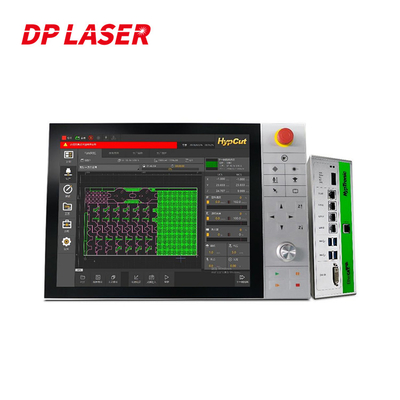

Sistem Kontrol Laser Khusus Tipe Bus Hypcut FSCUT 8000A Daya Tinggi

FSCUT 8000A High Power Hypcut Bus-Type Dedicated Fiber Laser Cutting Machine Sistem Kontrol

Pengenalan dasar

Sistem FSCUT8000 adalah sistem bus cerdas kelas atas untuk persyaratan pemotongan laser serat daya ultra-tinggi 8KW ke atas.Ini memiliki karakteristik stabilitas dan keandalan, penyebaran yang nyaman, debugging mudah, produksi yang aman, fungsi yang kaya, dan kinerja yang sangat baik;mendukung dan menyediakan solusi modular, personal, otomatis, dan berbasis informasi.Saat ini, ada sistem pemotongan laser khusus tipe bus yang relatif matang dan canggih di pasaran.

Fitur

1.Fungsi
Proses: Perforasi non-induktif untuk pelat sedang dan tipis, perforasi petir untuk pelat tebal, perforasi multi-level, perforasi dan penghilangan terak, penindasan getaran lanjutan, loop tertutup tekanan udara, dan teknologi halus lapis demi lapis, dll. ., Sangat meningkatkan efisiensi dan stabilitas pemotongan daya tinggi, dan meningkatkan daya saing inti kekuatan peralatan.

Bahan sisa visual: Dikombinasikan dengan tata letak foto ponsel, pemosisian visual alat mesin mewujudkan daur ulang dan penggunaan kembali bahan sisa yang sangat efisien.

Penemuan tepi kapasitor: penemuan tepi kapasitor berkecepatan tinggi dan presisi tinggi 500mm/s, dan juga menyediakan metode pencarian tepi manual, dua titik, tiga titik, empat titik, dan lainnya untuk memenuhi persyaratan bentuk khusus pencarian tepi material dan pencarian tepi dengan presisi lebih tinggi.

Dukungan format gambar: mendukung pemrosesan output langsung dari DXF ekologis asli, kode G, dan gambar lainnya;mendukung operasi baca dan tulis berkecepatan tinggi dan pemrosesan file khusus LXDS dan NRP yang dikeluarkan oleh CypNest.

UI: terpandu, interaksi visual, mudah dipelajari.

Otomasi: Mendukung solusi otomatisasi seperti pemotongan kumparan online, pemotongan kumparan kepala ganda, pemotongan lembaran tabung terintegrasi, dan pemrosesan sub-regional format ultra-besar untuk memenuhi lebih banyak pengembangan pasar.

Perawatan yang mudah: menyediakan data operasi produk seperti uji fokus & kalibrasi, deteksi kertas foto dari polusi jalur optik, dan servo pemantauan osiloskop.

Informatisasi: Terhubung ke Baichu Health Cloud, mes, dan sistem lainnya, kumpulkan status penggunaan komponen peralatan, dan analisis serta ingatkan perawatan peralatan secara cerdas untuk memperpanjang masa pakai peralatan.

Menggambar: Anda dapat langsung menggambar atau mengedit trek grafik di sistem pemrosesan HypCut tanpa kerjasama perangkat lunak pihak ketiga, yang meningkatkan efisiensi debugging dan penyesuaian.

Fungsi yang mudah: menyediakan fungsi modular standar seperti pemotongan satu tombol, nozel pembersih, kalibrasi otomatis, pelumasan otomatis, pertukaran meja kerja, dan ekstraksi debu sub-regional, menambahkan lebih banyak nilai jual ke peralatan.

2.Kontrol terkait
BC-LINK: Teknologi komunikasi BC-LINK yang dikembangkan sendiri untuk mencapai transmisi sinyal tampilan, sinyal IO, dan sinyal USB yang anti-interferensi dan jarak sangat jauh.

Optimisasi diri PID Servo: Satu klik untuk menyelesaikan debugging parameter servo, kemajuan kontrol teoretis berada dalam ± 0,01mm.
Perangkat keras cerdas: mendukung katup proporsional bus, laser dan kepala pemotongan cerdas, mewujudkan efek loop tertutup penuh 1 + 1> 2, meningkatkan kinerja dan stabilitas.

Keselamatan: perlindungan anti-tabrakan deviasi torsi, kalibrasi real-time dari keseimbangan penggerak ganda, penghindaran rintangan yang bergerak di udara, lompatan katak yang cerdas, dan fungsi lainnya.

Akurasi: Akurasi lintasan teoritis adalah ±0,005mm, akurasi pemosisian 0,01mm, dan akurasi pemosisian berulang adalah 0,01mm.

Kecepatan: dukungan maksimum akselerasi 5G, kecepatan sumbu tunggal maksimum 300m / mnt.

Komunikasi: Solusi sistem real-time RTOS diadopsi, dan siklus komunikasi dipersingkat menjadi 1 ms.

Algoritme: Menyediakan algoritme akselerasi dan deselerasi asimetris untuk membuat perangkat berjalan cepat dan lembut, serta meningkatkan masa pakai perangkat.

Penyesuaian ketinggian: Pengontrol ketinggian BCS100 berkinerja tinggi ditingkatkan ke sistem tindak lanjut waktu nyata bus, yang selanjutnya meningkatkan stabilitas dan kinerja tindak lanjut.

Industri yang Berlaku

Cocok untuk mesin pemotong laser serat daya ultra tinggi di atas 8000W.Banyak digunakan di pabrik lembaran logam, jalur produksi otomatis, dan stasiun pemrosesan besar.

FSCUT 8000A
